主要參數

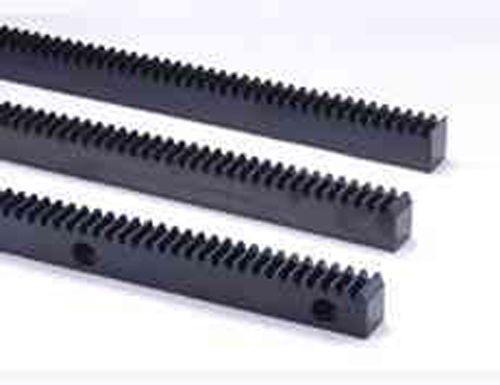

齒條的主要參數有:齒槽寬、齒頂高、齒根高、齒高、齒厚、齒根圓半徑等。如圖1所示。
齒槽
齒槽是齒輪的齒與齒間的凹陷部分。
齒輪上兩相鄰輪齒之間的空間稱為齒槽或齒間。齒槽的大小以槽寬來表示,齒槽寬可分為端面槽寬和法向槽寬兩種。
(1)端面齒槽寬(槽寬)——在端平面上,一個齒槽的兩側齒廓之間的分度圓弧長,以字母e表示。對任意圓周上的槽寬則以字母ei表示。
(2)法向齒槽寬(法向槽寬)——在斜齒輪的一個齒槽內,其兩側齒線的法向螺旋線位于該齒槽內的弧長,稱法向槽寬。
齒頂
介于分度圓與齒頂圓之間的部分,稱為齒輪齒頂。其徑向距離稱為齒頂高,以字母ha表示。圓柱齒輪齒頂高由下式計算:
式中:ha——圓柱齒輪齒頂高系數,對于正常齒ha=1,對于短齒ha=0.8;
m——齒輪模數。
齒根
介于分度圓與齒根圓之間的部分,稱為齒根。其徑向距離稱為齒根高,以字母hf表示。圓柱齒輪齒根高按下式計算:
式中ha——圓柱齒輪齒頂高系數,對于正常齒ha=1,對于短齒ha=0.8;
C——圓柱齒輪頂隙系數,對于正常齒C=0.25,對于短齒C=0.3;
m——齒輪的模數。
參數選擇
(1)齒輪的跳動、全齒深、公法線、齒向是否合格一齒擺差、周節誤差是否超差。
(2)齒輪、齒條安裝后安裝距是否合適。
(3)齒條、齒輪嚙合間隙應是0.25*模數。
(4)齒條全齒深、跳動、公法線特別是齒向是否合格。
